P2智能灯具特点之一(1万米信号长距离传输) 2016/10/27 12:21:06
想帮博主提高知名度就分享到: 新浪微博 QQ空间 腾讯微博 微信 更多
分类:默认分类 标签:建筑照明 夜景景观 照明技术

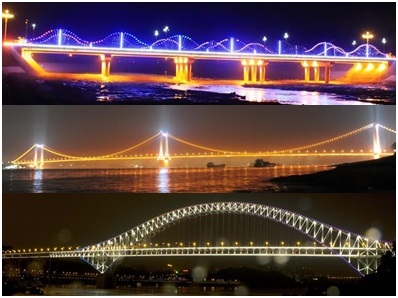

P2系统用于桥梁景观照明分析:

1、桥梁景观控制属于狭长布灯无点阵规则方式,没有动态图像效果要求,仅为逻辑图案、调光。

2、系统组网简单。1个主控制器(无需分控制器)、通过信号放大器连接256*256*256=16777216个灯具。灯具可

以自动记忆多种逻辑图案显示。

3、长距离10000米信号传送。(可无线电台桥接)通过信号放大器可以连接10公里以上狭长(桥梁)布灯格局。

4、系统取消传统原有DMX512分控制器和以太网结构。同时取消5类线与靠弹簧针插接水晶头杜绝故障隐患。

5、传统原有DMX512信号分控制器(以太网与RS485网关,俗称:8端口分控器)。是连接以太网与下层网络RS485到灯具

“承上启下”的关键。通常采用5类线与水晶头插接,由于暴露在风吹雨淋状态下,特别是大量水晶头靠弹簧针接触插接

到控制器,处理不当会严重影响工程稳定可靠。

分析1:传统DMX512系统属于实时播放动态图像效果,功能强大,图像丰富。结构复杂。承受工程风险大。

分析2:P2系统简单实用,更适用于各种逻辑图像、布灯简洁、无线遥控方便。承受工程风险小。

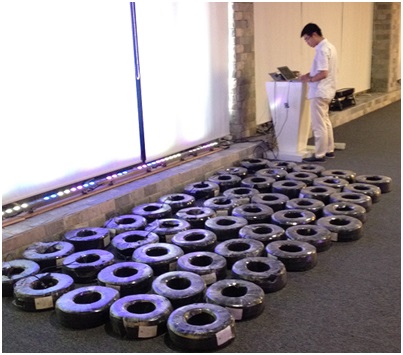

P2系统1万米信号长距离传输测试现场

10000米桥梁景观设计案例性价比分析:

案例分析:P 2系统设计10000米桥梁

一座大桥长度10000米,单侧布洗墙灯.

灯具:线型洗墙灯

功率:24W

颜色:R G B W

电压:D C 2 4 V

控制方式:P 2系统

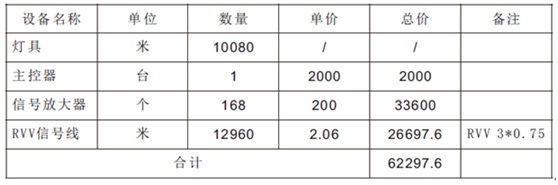

P 2系统设备清单预算

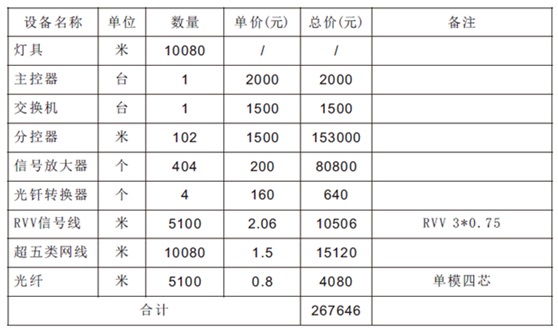

DMX512系统设备清单预算

对比结果:

P2控制系统设备预算:62297

DMX512系统设备预算:267646

P2系统比DMX512系统节省:267646-62297=205349元


网站浏览:P2系统网址:WWW.P2-DMN.COM

P2系统主设计师:贾国来
